Újrakonfigurálható optikai add/drop multiplexer (ROADM)
A modern optikai kommunikációs hálózatokban az újrakonfigurálható optikai add/drop multiplexerek (angol rövidítéssel: ROADM) kulcsszerepet játszanak a rugalmasság, skálázhatóság és a hatékony sávszélesség-kihasználás biztosításában. A ROADM berendezés lehetővé teszi az optikai útvonalak dinamikus újrakonfigurálását anélkül, hogy manuális beavatkozásra lenne szükség, így elengedhetetlen elemei a több csomópontból álló hullámhossz-osztásos multiplexelésű (WDM) hálózatoknak, ahol több csatorna osztozik egyetlen optikai szál(pár)on.
I. Technológiai alapok
A. WDM
A Wavelength-division Multiplexing (WDM) technológia több hullámhosszt egyesít egyetlen optikai szálban. Kétféle WDM technológia létezik: sűrű hullámhosszosztásos multiplexelés (DWDM), és durva hullámhosszosztásos multiplexelés (CWDM). A különböző környezetek, hálózatok és felhasználói követelmények alapján dönthetjük el, hogy melyik technológiát érdemes választani.
B. CWDM
A CWDM korábban népszerű választás volt kis kapacitású, kis távolságú és alacsony sebességű (akár 10 G hullámhosszonkénti) alkalmazásokban, valamint olyan hálózatokban, ahol a kezdeti követelmény nem haladja meg a 8 hullámhosszt. Ezenkívül a DWDM-nél alacsonyabb költség ideálissá teszi a CWDM-et az optikai hálózat kezdeti felállításához. A CWDM azonban korlátozott, mivel nem erősíthető, és nem támogatja a hangolható 100G/200G/400G hullámhosszokat. A növekvő kapacitásigényt a meglévő CWDM infrastruktúrára ültetett DWDM infrastruktúrával lehet kielégíteni. [1]
C. DWDM
A több hullámhossz egyetlen optikai szálra (szálpárra) való multiplexelése jobb szálkihasználást és nagy kapacitású adat-átvitelt tesz lehetővé. Ez a technika a jelenleg kereskedelmi forgalomban kapható DWDM eszközökkel akár 96-szorosára növeli a szálkapacitást és hatékony optikai hálózatok kiépítését teszi lehetővé.
A WDM technológiában minden csatorna transzparens az adatok sebessége és típusa szempontjából. Az Ethernet, SAN, OTN, SONET/SDH és natív videószolgáltatások bármilyen keveréke egyidejűleg továbbítható egyetlen optikai szálon vagy szálpáron.
1. ÁBRA – DWDM hálózat multiplexerrel, demultiplexerrel és EDFA-kkal
A DWDM C-sáv 96 hullámhosszt támogat 50 GHz szabványos rácstávolság esetén, 64 hullámhosszt 75 GHz esetén és 48 hullámhosszt 100 GHz rácstávolság esetén, ezenkívül az ajánlás definiálja a flex-grid-et is, amelyben rugalmas sávszélesség-spektrumszeleteket osztanak ki az optikai jelekhez.
A DWDM architektúra támogatja a hosszú távú, metró- és DCI-alkalmazásokat 10G/100G/200G/400G hullámhosszon-kénti kapacitással (1. ábra).
A DWDM egyik legnagyobb előnyét az optikai erősítők használata jelenti. Ezek a teljes DWDM spektrumot erősítik, és leküzdik az optikai kábel tulajdonságából fakadó csillapítást és a szálveszteséget, lehetővé téve a nagytávolságú költséghatékony átvitelt. Az optikai erősítők az optikai hálózat részeként kezelhetők és konfigurálhatók, és állítható erősítéssel és működési móddal rendelkeznek. Az optikai linkek tervezése során különféle erősítőket használnak (például booster/inline/mid-stage/pre-amp EDFA erősítők, vagy Raman erősítő). Erbium-adalékolt szálas erősítők (EDFA) segítségével a DWDM-rendszerek akár több ezer kilométeres, ultrahosszú távú alkalmazásokat is támogathatnak regenerátorok nélkül.
A DWDM optikai adó-vevők támogatják a hullámhossz hangolhatóságát, ezáltal kevesebb alkatrésszel kell tervezni (nem kell külön hardver minden hullámhosszhoz), gyorsabb szállítási időt tesznek lehetővé, miközben csökkentik a pótalkatrészek számát is. A 10G/100G/200G/400G optikai adó-vevő modulok használatával egyszerűen növelhető az átviteli kapacitás „pay-as-you-grow” hálózati architektúrában.
2. ÁBRA – Az optikai transzport réteg építőelemeinek diagramja
A nagy sebesség, a nagyobb kapacitás és a nagyobb távolságok iránti igény tette a DWDM-et a zöldmezős telepítések választott technológiájává; a meglévő hálózatok korszerűsítésénél kötelező választás a 100G és e feletti sávszélességigény esetén.
A PacketLight gyártó a teljes optikai réteg szállítási megoldást lefedi, beleértve a ROADM-et, az optikai erősítőket, a transzpondereket, a muxpondereket, az OTN réteget és a hálózatmenedzsmentet. (2. ábra).
II. ROADM
A DWDM hálózatokban a sávszélességigény gyors növekedése miatt új hullámhosszok hozzáadására és a hálózaton belüli hullámhosszútvonal megváltoztatására van szükség, ami kihívást jelent az optikai hálózatok üzemeltetői számára. Passzív megoldás alkalmazása esetén az egyes hullámhosszok energiaszintje különbözik (3. ábra), ezeket manuálisan kell kiegyenlíteni annak érdekében, hogy a jelátvitel megbízható legyen. [1]

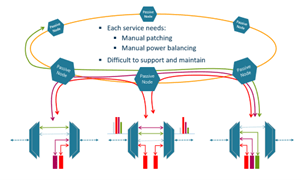

3. ÁBRA – A passzív megoldás korlátai
Az újrakonfigurálható optikai add/drop multiplexer (ROADM) dinamikus és rugalmas hullámhossz-útválasztási képességeket tesz lehetővé hálós (mesh), gyűrűs, lineáris add/drop, core és edge DWDM hálózati topológiák esetén, melyeket a távoli felügyeleti rendszerből, jelentős hálózati változtatások vagy újratervezés nélkül biztosít. A ROADM támogatja a hullámhosszok automatikus energiakiegyenlítését a hálózaton, ami különösen fontos a sok EDFA-val és több csatornával való kapcsolat esetén. (4. ábra)

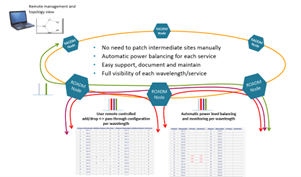

4. ÁBRA – ROADM flexibilis gyűrű
A ROADM összetevői [2]:
- Wavelength Selective Switch (WSS) – A hullámhossz szelektív kapcsoló egy aktív komponens, amely a tényleges hullámhosszkapcsolást végzi. A WSS lehetővé teszi az üzemeltetők számára, hogy egy tetszőleges hullámhosszt dinamikusan irányíthassanak bármely portról bármely portra, majd szükség szerint zökkenőmentesen módosítsák a kapcsolatot a hullámhosszok blokkolásával vagy továbbításával.
- Optical Channel Monitoring (OCM) – Az optikai csatornafigyelés funkció felügyeli az egyes hullámhosszok optikai teljesítményét.
- Variable Optic Attenuator (VOA) – A változtatható optikai csillapító szabályozza az optikai teljesítmény csillapítását minden hullámhosszon a különböző csatornák közötti teljesítménykiegyenlítés érdekében.
Egy ROADM csomópont több ROADM eszközt tartalmaz, amelyek a bemeneti portokon keresztül kapcsolódnak egymáshoz. A 5. ábra egy tipikus, négy bemeneti porttal rendelkező ROADM eszköz felépítését mutatja be. Minden eszköz egy másik ROADM kapcsolási irányhoz, az úgynevezett fokozathoz (degree) csatlakozik.

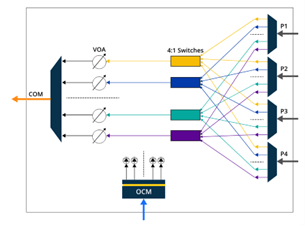

5. ÁBRA – Hullámhossz-kiosztás 4 fokozatú ROADM használatával
A kétfokozatú ROADM csomópontok egyszerű gyűrű topológiákban használhatók. A bonyolultabb mesh hálózati architektúrához magasabb fokozatú ROADM csomópontokra van szükség, amint azt a 6. ábra mutatja. Az ábra A és B csomópontjaiban 4 fokozatú, míg a többi csomópontban 2 fokozatú ROADM eszközökre van szükség. [3]
6. ÁBRA – ROADM csomópontok mesh hálózatban
A ROADM hálózatok egyik fő előnye, hogy egy távoli hálózatmenedzsment eszköz biztosítja (NMS) a hullámhosszok beállítását anélkül, hogy jelentős hálózati változtatásokat kellene végrehajtani, újratervezni vagy esetleg műszaki személyt kellene küldeni az adatút minden csomópontjába. Az NMS automatikusan felfedezi a hálózati topológiát, megkeresi a csomópontok közötti optikai utakat, meghatározza az útvonalon lévő összes ROADM megfelelő konfigurációját, és elvégzi a hullámhosszra vonatkozó beállítást. A felügyeleti funkciót a PacketLight ROADM eszközeinek esetében a LightWatchTM szoftver (7. ábra) végzi.
7. ÁBRA – PacketLight LightWatch varázsló
III. Fejlődési irányok
A PacketLight kínálatában a nyolcfokozatú hullámhossz-szelektív ROADM jelenleg elérhető, melynek architektúrája a 8. ábrán látható. [4] Kereskedelmi forgalomba kerülés előtt áll az 1:32 ROADM, valamint az a verzió, amelyik a fix (50, 75, 100 GHz) rácstávolság mellett a flex-grid kiosztást is támogatja.
A ROADM technológia folyamatosan fejlődik a szoftvervezérelt hálózatok (SDN) és a mesterséges intelligencia alapú hálózatkezelés előretörésével. A jövőbeni ROADM megoldások várhatóan intelligens automatizációval lesznek integrálva, lehetővé téve az önoptimalizáló optikai hálózatokat a nagyobb hatékonyság és megbízhatóság érdekében. [5]

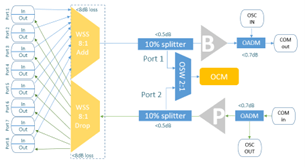

8. ÁBRA – A PacketLight 1:8 ROADM architektúra vázlata
IV. Következtetés
Az újrakonfigurálható optikai add/drop multiplexerek (ROADM) nélkülözhetetlenek a modern optikai hálózatokban. Ezek biztosítják az újgenerációs hálózatok által megkövetelt rugalmasságot, skálázhatóságot és ellenállóképességet. Ahogy a hálózati igények növekednek, a fejlett ROADM architektúrák alkalmazása kulcsfontosságú lesz a hatékonyabb és adaptívabb optikai szállítási hálózatok megvalósításához.
Rövidítések
WDM – Wavelength-Division Multiplexing
DWDM – Dense Wavelength Division Multiplexing
CWDM – Coarse Wavelength Division Multiplexing
ROADM – Reconfigurable Optical Add/Drop Multiplexer
DCI – Data Center Interconnect
EDFA – Erbium-Doped Fiber Amplifier
OTN – Optical Transport Network
WSS – Wavelength Selective Switch
OCM – Optical Channel Monitoring
VOA – Variable Optic Attenuator
NMS – Network Management System
Hivatkozások
DWDM Network Technology
What are ROADMs?
ROADM Network
